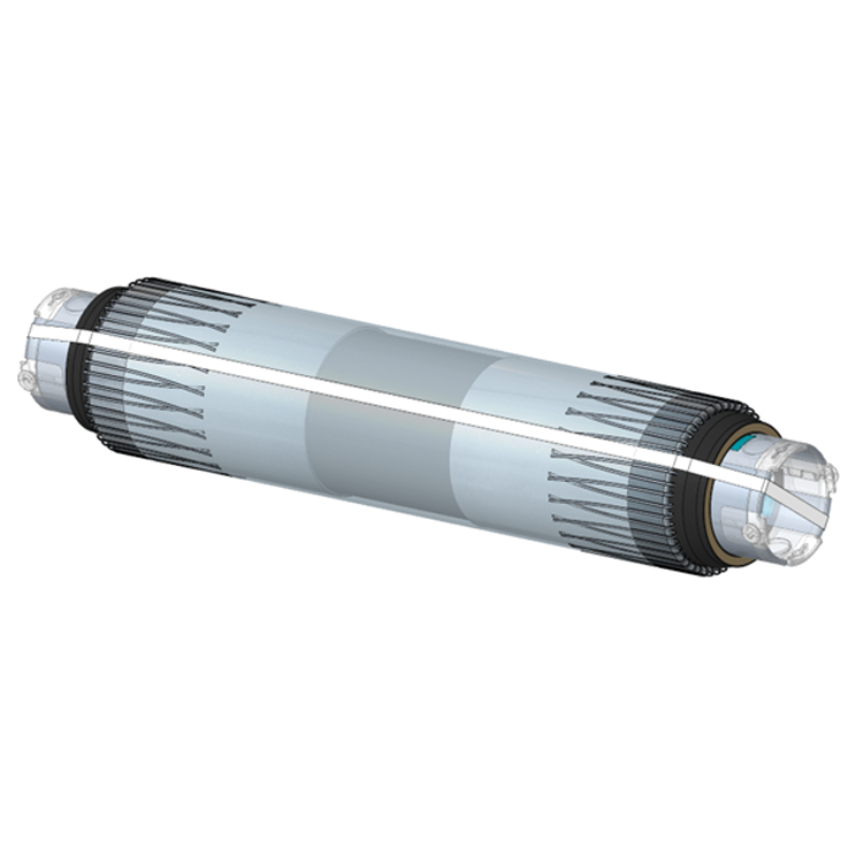

Nexans Cold Shrink Joint Easy Tech

Application

La gamme de manchons droits unipolaires rétractables à froid EASY TECH est conçue pour le raccordement de câbles de tension nominale 36 kV (Um), équipés d’un écran en fils de cuivre ou d’un écran conducteur extrudé, selon la version.

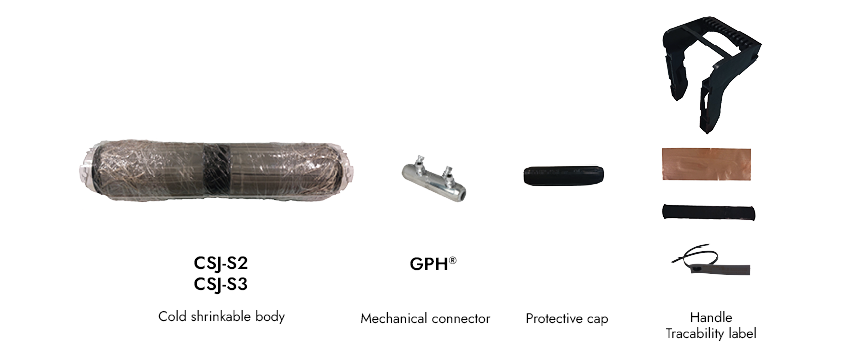

Concernant le connecteur mécanique du conducteur, le raccordement de câbles de sections ou de matériaux de conducteurs différents devient rapide et simple. La connexion du conducteur est assurée par un connecteur mécanique multi-sections GPH®, inclus dans le kit, permettant de couvrir une plage de 35 mm² à 630 mm², en fonction du kit.

La jonction est compatible avec les écrans de type fils de cuivre ou ruban de cuivre, pour un niveau de court-circuit de 5,1 kA / 1 s.

Veuillez vous référer à la fiche technique correspondante pour la compatibilité en termes de tension et de plage de sections de contact des références spécifiques.

Bénéfices

• Plage multi-sections
• Compatible avec conducteurs en aluminium et en cuivre
• Corps en EPDM extrudé avec électrode et mastic entièrement intégrés
• Adapté aux installations compactes, ne nécessitant aucun outil spécifique ni graisse pour la pose

Sa construction innovante permet une installation intuitive, tout en garantissant une robustesse incomparable, réduisant le risque d’erreurs de montage et économisant du temps d’installation.

Types d'écran

Plusieurs types d’écrans disponibles :

• CW : fils de cuivre
• CT : ruban de cuivre
• AT : ruban d’aluminium
