Le bruit est une caractéristique inhérente aux transformateurs. Ce phénomène provenant de la magnétostriction des tôles formant le circuit magnétique, fait de plus en plus objet de réclamations de la part du public au voisinage des postes de transformation.
Pour palier cette problématique, Nexans a développé une gamme complète de transformateurs résidentiels destinés aux postes HTA/BT intégrés dans les ensembles d’habitations ou se trouvant au voisinage de zones sensibles au bruit. En plus de leurs performances accoustiques indéniables, ces transformateurs confèrent à leurs utilisateurs des économies d’énergie qui permettent d’accélérer le retour sur investissement, et ce grâce à leur faibles niveaux de pertes à vide.

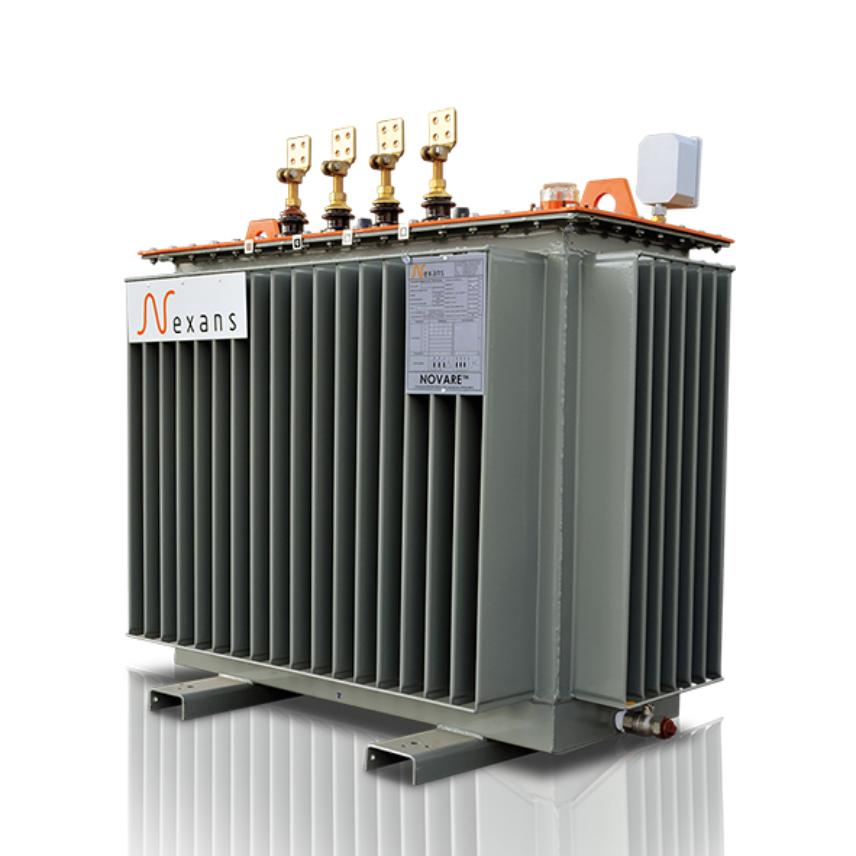

NOVARE Résidentiel
Constitution :
Equipements de base :
• 3 Traversées embrochables, parties fixes type 24KV/250A sur série 24KV
• 4 Traversées porcelaine BT
• Commutateur hors tension à 3 positions
• Orifice de remplissage
• 2 Anneaux de levage et de décuvage
• 2 emplacements de mise à la terre
• Plaque signalétique, plomb de garantie
• 1 Thermomètre à cadran
• 1 Indicateur de niveau d’huile
• 4 Galets de roulement orientables.
Equipements optionnels :
• 3 Traversées embrochables, parties mobiles droites ou équerre, correspondantes aux parties fixes
Dans ce cas préciser impérativement les caractéristiques du câble (nature, section, diamètre sur isolant)
• 4 traversées BT type passe-barres
• 3 Traversées HTA porcelaine
• 1 système de verrouillage des traversées embrochables et du commutateur, serrure non fournie
• 1 Capot de protection plombable sur traversées BT (seulement dans le cas de traversées HTA embrochables)
• Dispositifs de protection et contrôle : Thermostat, relais de protection à fonctions multiples (DGPT2 ou DMCR).
Identification :
• Cuve standard en Gris Ciment (RAL 7033)
• Couvercle orange (RAL 9001)
• Mention « Résidentiel à bruit réduit » sur la plaque signalétique.
Caractéristiques générales :
Normes et spécifications :
• CEI 60076
• EN 50464-1.
Gamme de puissances :
• 250 – 400 – 630 KVA
• 800 – 1000 et 1250 KVA sur demande.
Description :
• Un niveau de bruit réduit inférieur à 50 dB pour les puissances usuelles : 250 – 400 et 630 kVA
• Un niveau de bruit réduit inférieur à 55 dB pour la moyenne puissance : 800 – 1000 et 1250 kVA
• Une économie d’énergie due à la réduction des pertes à vide.
NB : La puissance accoustique étant logarithmique, une réduction de 3dB(A) se traduit par une diminution de moitié du bruit réduit. Ainsi, une réduction de 18 dB(A) revient à diviser par 64 le bruit perçu par l’oreille. Le bruit devient donc imperceptible par cette dernière.
Fréquence :
• 50 Hz
• 60 Hz : Nous consulter.
Tensions de services :
• HTA : 20 - 22 KV (isolement 24 KV)
• BT : 400 V à vide entre phases – 231 V entre phase et neutre
• Autres tensions primaires et secondaires à la demande.
Réglage hors tension :
• Plage standard : ± 5 % sur HTA par commutateur manoeuvrable hors tension
• Autres plages de réglages sont possibles sur demande.
Couplage :
• Dyn11
• Autres couplages sur demande.
